Expansionsbolzen: Eine falsche Wahl und Ihre gesamte Wand könnte ein Totalverlust sein

Ein Regal aufhängen, einen Warmwasserbereiter montieren, den Kondensator einer Klimaanlage befestigen – das scheinen einfache Aufgaben zu sein. Aber die wahre Lebensader liegt in diesen wenigen Unscheinbaren verborgenExpansionsschrauben. Wählen Sie richtig, und sie halten ein Jahrzehnt lang. Wenn Sie die falsche Wahl treffen, hören Sie eines Nachts ein dumpfes Krachen, wenn Ihre Wandhalterung, Ihre Ausrüstung und die umgebenden Dekorationen zusammenfallen. Der Verlust liegt nicht nur an den kaputten Gegenständen, sondern auch an Zeit, Seelenfrieden und möglicherweise Sicherheit.

Die Praktikabilität eines Spreizdübels hängt nicht davon ab, wie raffiniert er aussieht. Es kommt darauf an, ob es richtig zum Wandtyp, der Belastung und der Umgebung passt.

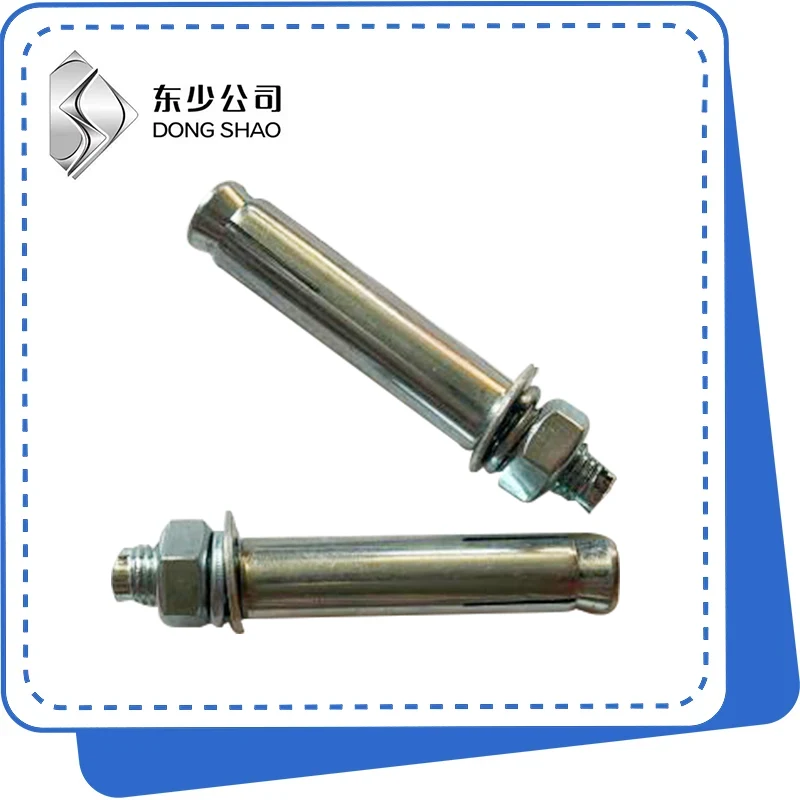

Was macht ein Spreizbolzen eigentlich?

Das Wesen eines Spreizdübels ist einfach: Er wandelt die Drehbewegung des Anziehens in eine Verriegelungswirkung der Spreizung um.

Wenn Sie die Mutter drehen, wird der Schraubenschaft nach außen gezogen und das konische Ende in die Spreizhülse gezogen. Die Hülse wird nach außen gedrückt und klemmt fest an den Wänden des Bohrlochs. Je fester Sie drehen, desto fester verriegelt es. Der entscheidende Punkt ist: Es beruht auf mechanischer Verriegelung und nicht nur auf Reibung. Solange das Loch korrekt ist und sich die Hülse richtig ausdehnt, lässt sie sich auch durch Vibrationen nicht so leicht lösen.

Der Kernprozess besteht nur aus drei Schritten:

1. Bohren Sie ein genau dimensioniertes Loch in die Wand

2. Klopfen Sie den Spreizdübel in das Loch

3. Ziehen Sie die Mutter fest, erweitern Sie die Hülse und vervollständigen Sie den Anker

Die Schritte sind täuschend einfach. Aber wenn man auch nur ein einziges Detail falsch macht, ist das Ergebnis völlig anders.

Schauen Sie sich zuerst die Wand und dann den Bolzen an

Dies ist die erste unumstößliche Auswahlregel: Nicht jeder Spreizdübel funktioniert in jeder Wand.

Eine harte Wahrheit: Die meisten heruntergefallenen Regale und eingestürzten Einrichtungsgegenstände sind nicht auf schlechte Schraubenqualität zurückzuführen. Sie passieren, weil der Installateur nie herausgefunden hat, in welche Art von Wand gebohrt wurde. Eintreiben eines Standard-Spreizdübels aus Beton in eine hohle Ziegelwand – der Ziegel reißt, sobald sich die Hülse ausdehnt. Es fühlt sich am ersten Tag solide an. Am zweiten Tag ist es bereits locker.

Größer ist nicht immer besser

Es gibt einen natürlichen Instinkt: Gehen Sie größer. Wenn M6 es aushält, warum nicht M10 verwenden? Das ist ein Fehler.

Die Tragfähigkeit eines Spreizdübels hängt von zwei Faktoren ab: der Stärke des Dübels selbst und der Haltekraft der Wand. Wenn der Bolzen die Grenze der Wand überschreitet, liegt der Fehler nicht am Bruch des Bolzens, sondern am Versagen der Wand selbst. Der Lochrand bröckelt und der umgebende Beton oder Ziegel reißt heraus.

Nachfolgend finden Sie Referenz-Auszugslastbereiche für gängige Größen in Massivbeton:

Auswahllogik: Berechnen Sie zuerst die Last, wählen Sie die Größe und wenden Sie dann einen Sicherheitsfaktor von mindestens 2x an. Wenn Ihre Ausrüstung 50 kg wiegt, ist M8 mehr als ausreichend. Es besteht keine Notwendigkeit, auf M10 aufzusteigen.

Installation: Achtzig Prozent der Probleme passieren genau hier

Die Installationshürde ist äußerst gering. Das ist genau der Grund, warum sich so viele Menschen an kleinen Details verbrennen.

1. Lochdurchmesser – ein Millimeter macht den Unterschied

Auf der Produktverpackung ist die benötigte Bohrergröße angegeben. Für einen M10-Spreizbolzen ist ein 12-mm-Loch erforderlich.

• Zu klein: Der Bolzen lässt sich nicht einführen. Gewalteinwirkung beschädigt die Spreizhülse, was zu ungleichmäßiger Spreizung und stark verminderter Haltekraft führt.

• Zu groß: Die Hülse kann beim Aufweiten nicht an der Lochwand greifen. Der Anker ist praktisch nutzlos.

Richtige Vorgehensweise: Verwenden Sie einen Messschieber, um den Bohrerdurchmesser zu überprüfen, oder verwenden Sie den vom Hersteller empfohlenen passenden Bohrer. Schätze niemals.

2. Lochtiefe: Zu flach bedeutet keinen Halt

Das Loch muss tiefer sein als die effektive Einbettungslänge der Schraube. Als Faustregel gilt: Lochtiefe = Schraubenlänge + 5–10 mm Zuschlag. Dadurch wird sichergestellt, dass die gesamte Spreizhülse vollständig im Loch sitzt, sodass sich das konische Ende richtig ausdehnen kann.

Wenn das Loch zu flach ist, dringt die Hülse nie vollständig in das Loch ein. Die Expansion geschieht außerhalb des Lochs und Sie haben nichts erreicht.

3. Lochreinigung – Wenn Sie dies überspringen, können Sie auch nicht bohren

Dies ist der am meisten vernachlässigte Schritt. Beim Bohren entsteht eine erhebliche Menge Staub. Wenn Sie den Staub nicht ausblasen:

• Staub füllt den Spalt zwischen Spreizhülse und Lochwand und bildet eine Schmierschicht

• Die Hülse kann nicht fest an der Wand anliegen

• Die Haltekraft kann um 30 bis 50 % sinken.

Richtige Vorgehensweise: Entfernen Sie den Staub gründlich mit einer Blasebalglampe oder Druckluft aus dem Loch. Reinigen Sie anschließend die Wände mit einer Bürste.

4. Anzugsdrehmoment – ​​fester ist nicht immer stärker

Sobald die Hülse vollständig aufgeweitet ist und an der Lochwand anliegt, wird der Bolzen durch zusätzliches Drehmoment nur gedehnt. Zu starkes Anziehen kann:

Ziehen Sie den Bolzen nach unten und brechen Sie ihn
Überdehnen und verformen Sie die Hülse, wodurch ihre Rückfederungsfähigkeit verringert wird

Richtige Vorgehensweise: Halten Sie an, wenn Sie einen deutlichen Anstieg des Widerstands spüren, typischerweise nach 1,5 bis 2 Umdrehungen nach dem ersten Kontakt. Verwenden Sie für kritische Geräte einen Drehmomentschlüssel und befolgen Sie die Angaben des Herstellers.

Häufige Fehlerszenarien und Diagnose

 Spezielle Szenarien und Lösungen

Deckenmontage

Die Belastungsrichtung an einer Decke unterscheidet sich von der an einer Wand. Dabei unterliegen Spreizdübel eher einer Spannung als einer Scherung. Bei gleicher Schraubengröße beträgt die Deckentragfähigkeit etwa die Hälfte der Wandtragfähigkeit. Verwenden Sie immer Spreizdübel mit integrierten Sicherungsscheiben und achten Sie auf eine ausreichende Verankerungstiefe.

Nass- oder Außenumgebungen

Herkömmliche verzinkte Dehnschrauben rosten im Freien innerhalb eines Jahres. Verwenden Sie stattdessen feuerverzinkte oder Edelstahlschrauben (304/316). Für Küsten- oder Chemieumgebungen ist Edelstahl 316 die einzige Wahl.

Vibrationsausrüstung

Klimaanlagenkondensatoren, Kompressoren und andere vibrierende Geräte erzeugen eine kontinuierliche Bewegung, die dazu führen kann, dass sich gewöhnliche Dehnschrauben allmählich lösen. Verwenden Sie Sicherungsmuttern oder chemische Anker und tragen Sie bei der Installation Schraubensicherungsmasse auf.

Fazit: Klein in der Größe, groß in den Folgen

Die bescheidene Größe einesExpansionsbolzenverbirgt seine wahre Bedeutung. Ein kleines Teil, das nur ein paar Dollar kostet, kann bei falscher Auswahl oder schlechter Installation ein ganzes Gerät, eine ganze dekorative Wand oder sogar ein ganzes Sicherheitssystem zum Einsturz bringen.

Für die richtige Auswahl sind nur drei Dinge erforderlich:

1. Kennen Sie Ihre Wand – Beton oder Hohlziegel? Irgendeine Isolierschicht?

2. Berechnen Sie Ihre Ladung – Wie hoch ist das Gewicht? Statisch oder dynamisch?

3. Befolgen Sie die Vorgehensweise: Verwenden Sie den richtigen Bohrer, reinigen Sie das Loch und ziehen Sie es richtig an.

Der Einbau eines Spreizdübels stellt eine geringe Eintrittsbarriere dar. Aber jedes einzelne Detail bestimmt, wie lange es hält. Verlassen Sie sich dabei nicht auf Ihr Bauchgefühl.
